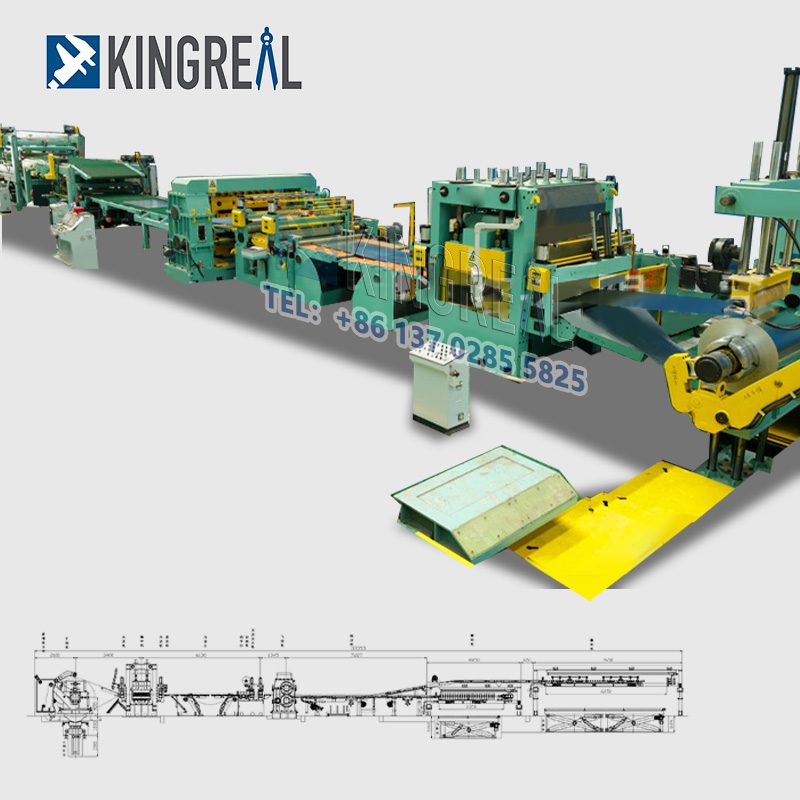

ددددددآلات القطع حسب الطول أوتوماتيكية بالكاملتُستخدم على نطاق واسع في صناعة معالجة الصفائح المعدنية، وهي قادرة على قطع ملفات معدنية كبيرة بدقة وفقًا لمواصفات العميل.
لا يعمل خط القطع التلقائي حسب الطول هذا على تقليل عبء العمل اليدوي فحسب، بل يعمل أيضًا على تحسين كفاءة الإنتاج ودقة القطع.
يمكن لشركة كينج ريال التقطيع تصميم مجموعة متنوعة من آلات القطع الأوتوماتيكية بالكامل مع تكوينات وأداء متنوع لتلبية احتياجات العملاء المتنوعة، والمصممة خصيصًا لمتطلبات الإنتاج والرسومات المحددة.
〡سير عمل خط القطع التلقائي حسب الطول
رافع الملف ---- جهاز فك الملف ---- بكرة التخميد + بكرة الضغط + آلة التسوية المسبقة ---- جسر حلقي ---- دليل جانبي ---- آلة تسوية دقيقة بخمس بكرات (تحكم سيرفو) ---- قص عالي السرعة ---- ناقل ---- مكدس تلقائي + منصة رفع على شكل حرف X + عربة تفريغ
〡المعايير الفنية لآلة القطع حسب الطول الأوتوماتيكية
·طول الحزام المتغير: يصل إلى 14 مترًا، ويستوعب مواصفات ملفات معدنية مختلفة.
·جهاز القطع الهيدروليكي: يضمن دقة القطع وكفاءته.
·قطع القوالب بمسطرة فولاذية: يدعم القطع من الخلف لزيادة مرونة القطع. حاملات الأدوات سريعة التغيير تُسهّل التشغيل والصيانة، مما يوفر الوقت.
·زاوية الوصل القابلة للتعديل: قابلة للتعديل بين 90 درجة و45 درجة لتلبية متطلبات القطع المتنوعة.
· المشبك الهوائي: يرشد المشبك الهوائي المواد خارج محطة القطع، مما يعزز السلامة التشغيلية.
·فرامل هوائية مع تعديل تلقائي: تضمن استقرار المواد أثناء عملية الإنتاج.
·دورة عمل آلية بالكامل: التشغيل بسيط، ولا يتطلب سوى الإشراف على خط الإنتاج.
·شاشة تعمل باللمس سهلة الاستخدام: واجهة سهلة الاستخدام تجعل التشغيل أكثر سهولة.
〡ميزات خطوط القطع التلقائي حسب الطول
(1) عربة ملفوفة/مصعد ملفوف لخط القطع حسب الطول تلقائيًا
يُسهّل التشغيل المنسق لعربة الملفات ومصعد الملفات عملية تحميل الملفات بشكل كبير. تعمل عربة الملفات كهربائيًا وتتحرك ذهابًا وإيابًا على قضبان، مما يُمكّنها من نقل الملف بسهولة إلى فكي جهاز فك الملفات.
يضمن مصعد الملفات، الذي يُحرك لأعلى ولأسفل بواسطة أسطوانة هيدروليكية، ثبات الملفات أثناء التحميل. يمنع هذا التصميم بشكل فعال ميلان الملفات أو انزلاقها، مما يقلل من خطر الحوادث أثناء التشغيل. علاوة على ذلك، تُسهّل محاور محاذاة عربة الملفات والمصعد عملية التحميل وتقلل من هدر المواد.
(2) وحدة فك اللفائف/\وحدة فك اللفائف لـآلة قطع أوتوماتيكية حسب الطول
تتميز آلة فك اللفائف كينج ريال التقطيع بتصميم مرن يسمح بتثبيت عدة لفات مسبقًا في محطة التحميل. تُعد هذه الميزة بالغة الأهمية لخطوط القطع الأوتوماتيكية عالية الحجم، مما يقلل من وقت التوقف ويعزز كفاءة الإنتاج.
تتوفر وحدة إزالة اللفائف في تكوينات ذات رأس واحد أو رأسين، مما يسمح بالتعديل المرن بناءً على احتياجات الإنتاج ويضمن تشغيلًا أكثر كفاءة.
لا يقتصر تصميم جهاز فك اللفائف على مراعاة تحميل وفك اللفائف فحسب، بل يُركز أيضًا على السلامة التشغيلية. يضمن الهيكل الميكانيكي المُحكم سهولة الاستخدام للمشغلين، مما يُقلل من خطر الحوادث الناتجة عن سوء التشغيل.
(3) مجموعة طاولة الدعم والتثبيت لخط القطع التلقائي حسب الطول
تلعب مجموعة طاولة الدعم والحاجز دورًا حيويًا فيآلات القطع حسب الطول أوتوماتيكية بالكامليقوم العازل بضغط القطر الخارجي للملف، مما يضمن عدم ترهل الملف أثناء القطع، مما يؤدي إلى قطع غير متساوية.
يمكن تشغيل هذه الوحدة هيدروليكيًا أو هوائيًا لتلبية متطلبات الإنتاج المختلفة. تُسهّل طاولة الدعم الهيدروليكية تغذية الصفائح بسلاسة إلى آلة فرد الورق، مما يضمن عملية قطع سلسة وسلسة على طول خط القطع التلقائي حسب الطول.
تم تصميم طاولة الدعم مع وضع خصائص المواد المختلفة في الاعتبار، مما يسمح بإجراء تعديلات لاستيعاب الملفات المعدنية ذات السماكات المختلفة، مما يضمن قطعًا دقيقًا وعالي الجودة.
(4)مُقوِّم لآلة القطع الأوتوماتيكية حسب الطول
تتوفر مكواة فرد الشعر كينج ريال التقطيع بتصاميم متنوعة، بما في ذلك 2HI و4HI و6HI. صُقلت بكراتها إلى درجة صلابة حقوق الإنسان 55-60، مما يوفر مقاومة ممتازة للتآكل وعمرًا افتراضيًا طويلًا. هذا يضمن ثبات المكواة وموثوقيتها على المدى الطويل.
يضمن تصميم أداة التمليس حالة مثالية للصفائح قبل دخولها وحدة القطع، مما يقلل من أخطاء القطع الناتجة عن عدم استواء المواد. يسمح تصميم الأسطوانة المتعددة بتمليس فعال لللفائف ذات السماكات والمواد المختلفة، مما يضمن مرونة وتكيف خط القطع التلقائي حسب الطول، مما يتيح للعملاء الحصول على منتجات عالية الجودة مصممة خصيصًا لتلبية احتياجاتهم الإنتاجية.
(5) وحدة تغذية/ترميز أسطوانة سيرفو التحكم الرقمي بالكمبيوتر لآلة القطع حسب الطول تلقائيًا
نظام التغذيةخط قطع حسب الطول أوتوماتيكي بالكامليستخدم هذا النظام وحدة تغذية أسطوانية مؤازرة التحكم الرقمي بالكمبيوتر متطورة، مقترنة بوحدة ترميز، لتحقيق تغذية عالية الدقة. يعمل هذا النظام بمحرك مؤازر تيار متردد، ويضمن تغذية دقيقة وفقًا للطول المحدد. كما أن قدرته على تحديد المواقع بسرعة تُحسّن كفاءة الإنتاج بشكل ملحوظ.
يتم التحكم في ضبط بكرة التغذية بواسطة أسطوانة هوائية، مما يُلبي الاحتياجات المتنوعة لخط القطع التلقائي حسب الطول، ويضمن تشغيلًا فعالًا ومستقرًا للأطوال الطويلة والقصيرة. عند تشغيل آلة القطع التلقائي حسب الطول بكفاءة، تقوم وحدة التشفير بقياس الطول تلقائيًا لضمان دقة القطع.
(6) وحدة قص لخط القطع التلقائي حسب الطول
وحدة القص هي المكون الأساسي لآلة القطع حسب الطول الأوتوماتيكية بالكامل، وهي مسؤولة عن قطع الملفات إلى صفائح بالطول المطلوب.
يضمن التصميم الدقيق لوحدة القص لخطوط القطع التلقائية حسب الطول عملية قطع أكثر سلاسة، ويقلل من النتوءات والتشوهات على حواف القطع، ويحسن جودة المنتج بشكل عام.
بفضل تصميمها العقلاني، تتكامل وحدة القص بسلاسة مع المكونات الأخرى، مما يضمن التشغيل الفعال لخط القطع التلقائي بالكامل.
(7) وحدة ناقلة لآلة القطع حسب الطول الأوتوماتيكية
تنقل وحدة النقل الصفائح المقطوعة إلى وحدة التكديس اللاحقة، مما يضمن عملية إنتاج سلسة. صُممت وحدة النقل كينج ريال التقطيع بشكل عملي، ويمكن تعديلها بمرونة لتناسب بيئات الإنتاج المختلفة، مما يضمن عدم تلف الصفائح أثناء النقل.
يضمن استقرار نظام النقل كفاءة تشغيل خط القطع الأوتوماتيكي بالكامل، مما يمنع بفعالية فقدان المواد الناتج عن الصدمات أثناء النقل. علاوة على ذلك، صُممت وحدة النقل مع مراعاة السلامة، مما يضمن حماية المشغلين من الإصابات العرضية أثناء التشغيل.
(8) وحدة التكديس لآلة القطع حسب الطول الأوتوماتيكية
وحدة التكديس مسؤولة عن تكديس الألواح المقطوعة تلقائيًا. يمكن تجهيز وحدة التكديس كينج ريال التقطيع بنظام تكديس هوائي أو كهرومغناطيسي، وتتميز بمنفاخ مقاوم للخدش، مما يضمن سطحًا أملسًا وخاليًا من الخدوش بعد التكديس.
علاوة على ذلك، فإن القدرة على تكديس الألواح في الاتجاهين الطولي والعرضي تسمح لوحدة التكديس بالتكيف مع احتياجات العملاء المختلفة، مما يعزز مرونةخط القطع التلقائي حسب الطول.
