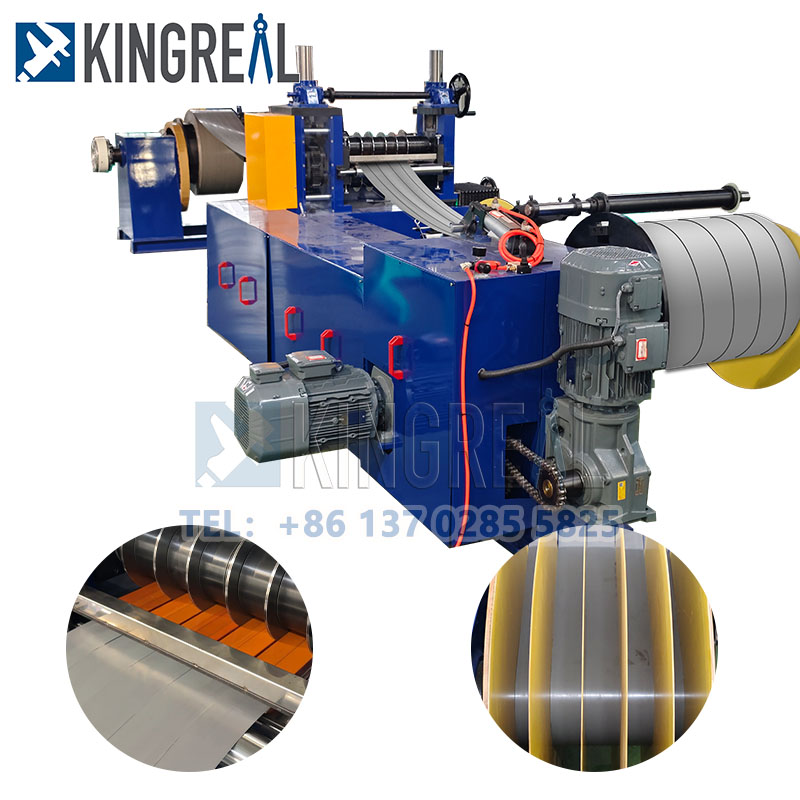

في صناعة معالجة لفائف المعادن،آلات تقطيع اللفائف البسيطةتُعدّ هذه المعدات أساسية وشائعة الاستخدام في شركات التصنيع الصغيرة والمتوسطة. وتُستخدم على نطاق واسع في تقطيع الصفائح التقليدية، مثل صفائح الفولاذ المدرفلة على البارد وصفائح الفولاذ المجلفن، نظرًا لفعاليتها من حيث التكلفة، وصغر حجمها، وسهولة تشغيلها. وعلى عكس خطوط التقطيع المتطورة عالية الدقة والآلية بالكامل، صُممت خطوط التقطيع البسيطة لتلبية احتياجات التصنيع المتوسطة إلى المنخفضة. تعمل هذه المعدات بسرعة أقل، وتتميز بتكاليف تصنيع منخفضة، وتفي بمعايير الإنتاج الأساسية، مما يجعلها مثالية لإنتاج التقطيع القياسي عالي الدقة بكميات صغيرة إلى متوسطة.
نظراً لطبيعة وضع المعدات وخصائص الإنتاج في آلات تقطيع اللفائف البسيطة، فإن تصميم نظام الحلقة له منطق تصميمي خاص. يُعدّ تصميم الحلقة المزدوجة مبالغاً فيه بالنسبة لخطوط التقطيع البسيطة، إذ يزيد بشكل ملحوظ من تكاليف الإنشاء وتصنيع المعدات ومساحة الموقع، وهو ما يتعارض مع فلسفة التصميم الأساسية القائمة على التكلفة المنخفضة وخفة الوزن. لذلك، فإن معظم آلات تقطيع اللفائف البسيطة المتوفرة في السوق مزودة بهيكل حلقة واحد فقط، أو حتى بدون أي هيكل حلقة على الإطلاق.
الوظيفة الأساسية لتصميم الحلقة الواحدة هي ببساطة قطع الخطوط
يعتقد الكثير من الناس أنببساطة، شق الخطوطتعمل هذه الآلات بسرعات منخفضة ولا تتطلب بنية عازلة للحلقة. مع ذلك، في الإنتاج الفعلي، حتى مع التشغيل بسرعات منخفضة، بعد قص الصفيحة المعدنية بواسطة مقص القرص، ستظل الشرائح الضيقة المتعددة تُظهر اختلافات طفيفة في الطول وسرعة الإخراج. بمرور الوقت، قد يؤثر ذلك سلبًا على جودة المنتج النهائي. بناءً على هذه المشكلة الإنتاجية، يُعدّ تجهيز آلات تقطيع اللفائف البسيطة ببنية حلقة واحدة مثبتة في الخلف الحل الأمثل الذي يوازن بين تكاليف الإنتاج والجودة. فهو يحقق بفعالية تزامن السرعة وتخفيف الشد بين آلة التقطيع وآلة إعادة اللف، مما يُحسّن بشكل شامل استقرار خط التقطيع البسيط.
1) تعمل حلقة التوصيل الخلفية في آلة تقطيع اللفائف البسيطة على موازنة انحرافات الإخراج لعدة شرائح ضيقة، مما يحل عيوب جودة اللف. أثناء عمليات التقطيع، يتم إخراج عدة شرائح ضيقة من الصفائح المعدنية في وقت واحد. ونظرًا لعوامل مثل التآكل الطفيف لأدوات القطع، والاختلافات في تجانس سماكة الصفائح، والأخطاء الطفيفة في النقل الميكانيكي، لا يمكن أن تكون سرعة إخراج كل شريحة متطابقة تمامًا.
٢) باستخدام مساحة التخزين المؤقتة لجسر الحلقة الخلفية، يمكن للشرائط الأسرع حركةً أن تسقط وتُخزّن بشكل طبيعي، بينما تُنقل الشرائط الأبطأ حركةً بشكل طبيعي، مما يُلغي تمامًا فرق السرعة بين الشرائط المتعددة. هذا يمنع بشكل أساسي مشاكل الجودة مثل عدم انتظام شدّ اللفائف، وعدم استواء أطراف البكرة، والانتفاخات الموضعية، مما يُحسّن بشكل كبير معدل جودة المنتج النهائي لخط التقطيع البسيط.
يُخفف تصميم الحلقة في آلة تقطيع اللفائف البسيطة من تقلبات الشد، مما يمنع تلف الصفائح وانقطاع الشرائط. أثناء بدء التشغيل والإيقاف وضبط سرعة آلية لف خط التقطيع البسيط، تحدث تقلبات لحظية في الشد، مما يؤثر مباشرةً على سطح الصفيحة. يعمل جسر الحلقة الخلفي على تخفيف تأثيرات الشد اللحظية من خلال التعديل الديناميكي لتخزين المواد وإطلاقها. هذا يمنع تشوه تمدد الصفيحة، والخدوش السطحية، والعيوب الناتجة عن الشد الزائد، كما يمنع انقطاع الشرائط بسبب التغيرات المفاجئة في الشد، مما يقلل بشكل فعال من احتمالية فشل الإنتاج ويقلل من هدر الصفائح.
3) يُبسّط تصميم الحلقة الواحدة لآلة تقطيع اللفائف البسيطة عملية التشغيل اليدوي بشكل كبير، ويتوافق مع خصائص التشغيل البسيطة للمعدات. في حالات مثل عملية التلقيم، وتغيير المواد، والتوقفات المؤقتة التي تليها عمليات إعادة التشغيل على خط الإنتاج، يمكن لمساحة تخزين المواد المؤقتة في الحلقة تعويض فرق السرعة قصير المدى بين العمليات السابقة واللاحقة. هذا يُغني عن الحاجة إلى المطابقة اليدوية الدقيقة لإيقاعات بدء التشغيل والإيقاف لكل قطعة من المعدات، مما يُقلل من صعوبة تشغيل محاذاة التلقيم وتعديلات تغيير المواد، ويُقلل من وقت توقف المعدات لإجراء عمليات التصحيح، ويُحسّن بشكل شامل من سهولة تشغيل خط التقطيع البسيط.
السبب الرئيسي لعدم وجود حلقة أمامية في خطوط القطع البسيطة؟
عادة،آلات تقطيع اللفائف البسيطةاعتمد تصميمًا بدون حلقة أمامية، مع حلقة خلفية اختيارية. يُعد هذا الخيار الأمثل للمحترفين، مع مراعاة معايير التشغيل، وتكوين المعدات، والتكلفة، وخصائص المواد المُعالجة.
1) سرعة التشغيل المنخفضة تلغي الحاجة إلى مخزن مؤقت للحلقة الأمامية.
تبلغ سرعة التشغيل النموذجية لخط التقطيع البسيط 20-40 مترًا في الدقيقة فقط، وهي أقل بكثير من سرعة آلات التقطيع الأوتوماتيكية المتطورة. عند السرعات المنخفضة، يكون فرق السرعة بين وحدة فك اللفائف ووحدة التقطيع ضئيلاً للغاية. ولن يتسبب عدم تزامن السرعة الطفيف في تمدد أو تموج أو تجعد الصفيحة المعدنية، مما يقلل بشكل كبير من خطر تشوهها. لذلك، فإن وجود حلقة أمامية لتخزين المواد ووحدة ضبط السرعة غير ضروري تمامًا.
2) إن تكوين المعدات بدائي، ولا يتطلب تخزينًا مستمرًا للمواد من أجل الإنتاج.
تركز آلات تقطيع اللفائف البسيطة على التصميمات خفيفة الوزن والمبسطة، وغالبًا ما تُستخدم مع وحدات فك اللفائف أحادية الرأس العادية، وتفتقر إلى وظائف القطع والوصلات الأوتوماتيكية بالكامل وتغيير اللفائف الأوتوماتيكي. أثناء تغيير لفائف المواد الخام ومعالجة وصلات الصفائح، يتوقف خط التقطيع البسيط مباشرةً، مما يجعل الإنتاج المستمر دون توقف مستحيلاً. وظيفة تخزين المواد واستمرار الإنتاج في الحلقة الأمامية عديمة الفائدة تمامًا ولا تتطلب أي إعدادات إضافية.
3) التحكم في التكاليف ومساحة الأرض يتماشى مع الوضع الأساسي لآلات تقطيع اللفائف البسيطة.
تتمثل المزايا الأساسية لخطوط القطع البسيطة في انخفاض التكلفة، وصغر المساحة المطلوبة، وانخفاض تكاليف الإعداد. أما إضافة حلقة أمامية فتتطلب حفرًا إضافيًا لحفرة الحلقة، وبناء منصة دعم من الفولاذ، وإضافة مرافق مساعدة مثل أجهزة كشف مستوى السائل، وأجهزة استشعار كهروضوئية، وحواجز أمان، مما يزيد بشكل كبير من تكاليف الهندسة المدنية والمعدات، ويشغل مساحة أكبر في ورشة العمل، وهو ما يتناقض تمامًا مع مبادئ التصميم منخفضة التكلفة وخفيفة الوزن.آلات تقطيع اللفائف البسيطة.
4) قدرة عالية على التكيف مع المواد الورقية الواردة وتحمل عالٍ للأخطاء.
يقوم خط التقطيع البسيط بمعالجة الصفائح المعدنية التقليدية بشكل أساسي، مثل الفولاذ المدلفن على البارد والفولاذ المجلفن. تتميز هذه المواد بمتانتها العالية وقوة شدها الكبيرة، كما أنها تتحمل التمدد الطفيف والتشوهات الشكلية الناتجة عن اختلافات طفيفة في السرعة. لن تؤثر هذه التشوهات الطفيفة على عمليات المعالجة اللاحقة، مما يلغي الحاجة إلى وحدة تشكيل مسبقة التركيب لتحسين شكل الصفيحة.
لا تقدم شركة KINGREAL SLITTING آلات تقطيع اللفائف البسيطة القياسية، بل تعتمد نموذج خدمة مخصصًا. يدرس فريقنا احتياجات مشروع العميل بدقة، بما في ذلك نوع الصفائح المعدنية المراد معالجتها، وسماكتها، وعرض التقطيع، وسرعة الإنتاج، وأبعاد الموقع، والميزانية، وذلك لتصميم خط تقطيع مخصص، وهيكل معدات، وأنظمة دعم مصممة خصيصًا لتلبية احتياجاته. ينتج عن ذلك خط تقطيع بسيط مخصص عالي المرونة وفعال من حيث التكلفة لكل عميل.
للمزيد من المعلومات حولآلة تقطيع اللفائف البسيطةللحصول على تفاصيل التكوين وخيارات التخصيص، يرجى الاتصال بشركة KINGREAL SLITTING مباشرة للحصول على حل مخصص ودقيق.
